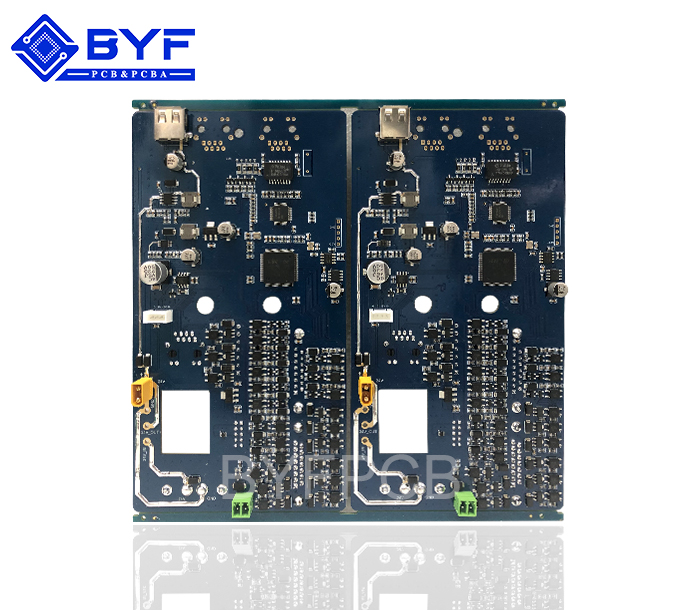

產品分類:安防SMT產品
型號:A02L12414
板材:生益S1000-2 板厚:1.2±0.12mm
尺寸:96.3mm*153.2mm/2
最小焊盤間距:0.2mm
最小焊盤大?div id="jpandex" class="focus-wrap mb20 cf">。?.2mm 表面處理:沉金
24h 熱線
189 2743 2288
產品簡介
INTRODUCTION
焊膏印刷質量影響著最后產品的質量,smt貼片廠都應該注重其質量,深圳貼片廠長科順10年加工經驗總結出以下幾點常見的SMT貼片加工焊膏印刷不良的原因。 1、印刷位置偏離 產生原因:模板和PCB的位置對準不良是主要原因,也有模板制作不良的情況;印刷機印刷精度不夠。 危害:易引起橋連。 對策:調整模板位置;調整印刷機。 2、填充量不足 填充量不足是對PCB焊盤的焊膏供給量不足的現象。未填充、缺焊、少焊、凹陷等都屬于填充量不足。因?yàn)樘畛淞坎蛔闩c印刷壓力、刮刀速度、離網條件、焊膏性能和狀態、模板的制作方法 、模板清潔不良等多種因素相關 ,所以印刷條件的最合理化非常重要。 3 、滲透 滲透是指助焊劑滲透到被填充焊盤周圍的現象 。產生滲透的原因有印刷刮刀壓力過大、模板和PCB的間隙過大等 ,應采取調整印刷參數 、及時清潔模板等措施。 4 、橋連 橋連是焊膏被印刷到相鄰的焊盤上的現象 。可能的原因有模板和PCB的位置偏離 、印刷壓力大 、印刷間隙大、模板反面不干凈等 ,應合理調整印刷參數 、及時清潔模板。 5 、焊膏圖形有凹陷 產生原因:刮刀壓力過大 ;像膠刮刀硬度不夠;模板窗口太大。 危害:焊料量不夠,易出現虛焊,焊點強度不夠。 對策:調整印刷壓力;更換為金屬刮刀;改進模板窗口設計。 6、焊膏量太多 產生原因:模板窗口尺寸過大;模板與PCB之間間隙太大。 危害:易造成橋連。 對策:檢查模板窗口尺寸;調節印刷參數,特別是PCB模板的間隙。 7、焊膏量不均勻,有斷點 產生原因:模板窗口壁光滑不好;印刷次數太多,未能及時擦去殘留焊膏;焊膏觸變性不好。 危害:易引起焊料量不足,如虛焊、缺陷。 對策:擦凈模板。 8、圖形沾污 產生原因:模板印刷次數多,未能及時擦干凈;焊膏質量差;離網有抖動。 危害:易造成橋連 。 對策:擦洗模板 ;換焊膏;調整機器 。 總之 ,焊膏印刷時應注意焊膏的參數會隨時變化,如粒度 、形狀 、觸變性、助焊劑性能等 ,此外 ,印刷機的參數也會引起變化 ,如印刷壓力、速度 、環境溫度等 。焊膏印刷質量對焊接質量有很大影響,因此應仔細對待印刷過程中的每個參數 ,并經常觀察和記錄相關數據 。 相關產品 RELATED PRODUCTS 安防主板1 SMT印刷參數與工藝問題的解決方案... 安防主板2 出現SMT貼片加工印刷不良都有哪些原因... 安防主板3 返修SMT有哪一些要點... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言
1
產生原因:模板和PCB的位置對準不良是主要原因
危害:易引起橋連
對策:調整模板位置;調整印刷機
2
填充量不足是對PCB焊盤的焊膏供給量不足的現象。未填充
3
滲透是指助焊劑滲透到被填充焊盤周圍的現象
4
橋連是焊膏被印刷到相鄰的焊盤上的現象
5
產生原因:刮刀壓力過大
危害:焊料量不夠
對策:調整印刷壓力
6、焊膏量太多
產生原因:模板窗口尺寸過大;模板與PCB之間間隙太大
危害:易造成橋連。
對策:檢查模板窗口尺寸
7
產生原因:模板窗口壁光滑不好;印刷次數太多
危害:易引起焊料量不足
對策:擦凈模板
8
產生原因:模板印刷次數多,未能及時擦干凈
危害:易造成橋連
對策:擦洗模板
總之
