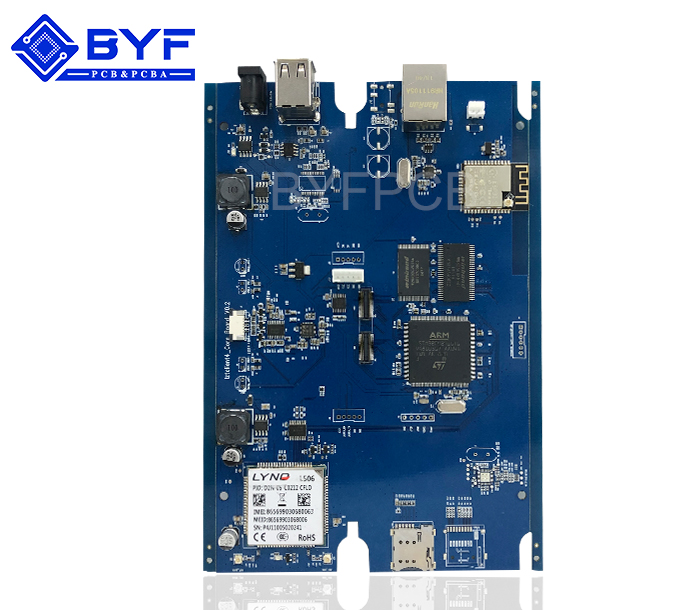

通訊主板3

產品分類:通訊SMT產品

型號：T10H160121

板材：生益S1000-2
板厚：1.6±0.16mm

尺寸：62.1mm*89.21mm

最小焊盤間距：0.2mm

最小焊盤大?div id="4qifd00" class="flower right">

。?.4mm

表面處理：無鉛噴錫

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

SMT貼片指的是在PCB基礎上進行加工的系列工藝流程的簡稱

，PCB（PrintedCircuitBoard）為印刷電路板

。SMT是表面組裝技術（表面貼裝技術）（SurfaceMountedTechnology的縮寫）

，是電子組裝行業里最流行的一種技術和工藝

。

　　SMT貼片元件拆卸的方法

　　1、專用烙鐵頭拆卸法：

選購專用的“n”形烙鐵頭

，端部的凹口寬度及長度（L）可根據被拆件的尺寸確定

。專用烙鐵頭可使被拆件兩面引線腳的焊錫同時熔化

，便于取下被拆元器件

。這種烙鐵頭的自制方法是：選一段內徑與烙鐵頭外相配合的紫銅管，一端用虎鉗夾平（或錘平）

，鉆上小孔

。再用兩塊紫銅板（或紫銅管縱向剖開展平）加工成與被拆件長度相同的尺寸，并鉆小孔

。銼平銅板端面

，打磨干凈

，最后用螺栓組裝，套在烙鐵頭上

。烙鐵頭經加熱

、沾錫即可待用。對于兩個焊點的矩形片狀元器件

，只要將烙鐵頭敲成扁平狀

，使端面寬度等于元器件長度，即可同時加熱熔化兩個焊點

，取下片狀元器件

。

　　2、吸錫銅網法：

　　吸錫銅網是用細銅絲編織成網狀帶子

，可用電纜線的金屬屏蔽線或多股軟線代替

。使用時將網線覆蓋在多引腳上，涂上松香酒精焊劑

。用烙鐵加熱

，并拽動網線，各腳上的焊錫即被網線吸附

。剪去已附焊錫的網線

，重復幾次加熱吸錫，引腳上的焊錫逐漸減少

，最后元件引腳與印制板分離

。

　　3、熔錫清理法：

　　將多腳元件用防靜電烙鐵加熱焊錫熔化時

，用牙刷（或油畫筆

、漆刷等）對焊錫進行清掃，也能很快拆下元器件

。元器件拆除后

，應及時清潔印制板，以防殘錫造成其他部位短路

。

、引線拉拆法：

　　此法適用于拆卸片裝集成電路。用一根粗細適當

，有一定強度的漆包線

，從集成電路的引腳內側空隙處穿入。漆包線的一端固定在某一適當?shù)奈恢蒙?div id="m50uktp" class="box-center"> ，另一端用手拿住

。?dāng)集成電路引腳上焊錫熔化時。拉動漆包線去“切割”焊點

，集成電路引腳便與印制板分離

。

、吸錫器拆卸法：

　　吸錫器有普通吸錫器和吸錫電烙鐵兩種。普通吸錫器使用時壓下吸錫器活塞桿

，待電烙鐵將被拆件的焊點熔化時

，將吸錫器的吸嘴緊靠熔點，按下吸錫器的釋放鈕

，吸錫器活塞桿彈回將熔錫吸走

。反復幾次，可使被拆件與印制板分離

。吸錫電烙鐵是將普通吸錫器與電烙鐵組裝在一起的專用吸錫工具

，其用法與普通吸錫器相同。需要注意的是：在局部加熱過程中要防靜電

，電烙鐵的功率和烙鐵頭的大小要適當

。

　　SMT貼片元件拆卸技巧

　　1、SMT貼片元件拆卸的方式與元件自身的特點有關

，對于那些引腳少的元件

，如電阻、電容

、二

、三極管等，先在PCB板上其中一個焊盤上鍍錫

，然后左手用鑷子夾持元件放到安裝位置并抵住電路板

，右手用烙鐵將已鍍錫焊盤上的引腳焊好。左手鑷子可以松開

，改用錫絲將其余的腳焊好

。如果要拆卸這類元件也很容易，只要用烙鐵將元件的兩端同時加熱

，等錫熔了以后輕輕一提即可將元件取下

。

　　2、對于SMT貼片元件引腳較多的元件

，間距較寬的貼片元件

，也是采用類似的方法，先在一個焊盤上鍍錫

，然后左手用鑷子夾持元件將一只腳焊好

，再用錫絲焊其余的腳。這類元件的拆卸一般用熱風槍較好

，一手持熱風槍將焊錫吹熔

，另一手用鑷子等夾具趁焊錫熔化之際將元件取下。

、對于引腳密度比較高的元件

，在焊接步驟上是類似的，即先焊一只腳

，然后用錫絲焊其余的腳

。腳的數目比較多且密，引腳與焊盤的對齊是關鍵

。通常選在角上的焊盤

，只鍍很少的錫，用鑷子或手將元件與焊盤對齊

，有引腳的邊都對齊

，稍用力將元件按在PCB板上，用烙鐵將錫焊盤對應的引腳焊好

。
