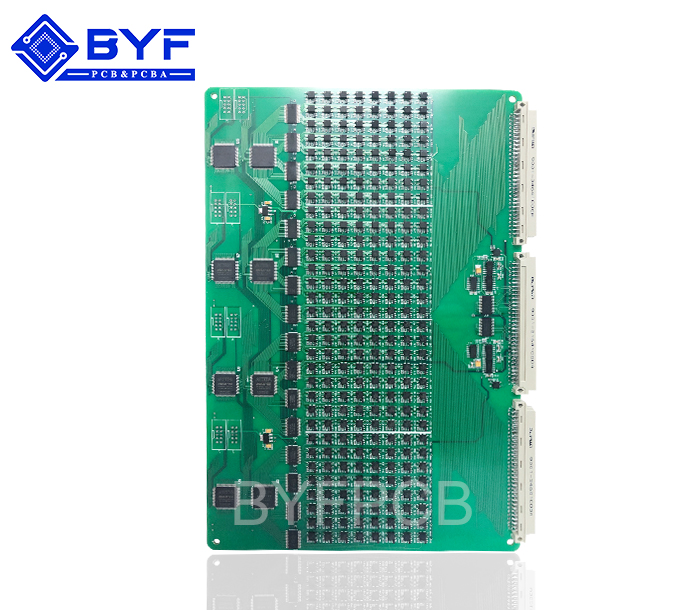

產品分類:軍工SMT產品
型號：G16H11099
板材：生益S1000-2 板厚：1.6±0.16mm
尺寸：35.2mm*79.1mm
最小焊盤間距：0.2mm
最小焊盤大小：0.3mm
表面處理：無鉛噴錫
24h 熱線
189 2743 2288
產品簡介
INTRODUCTION
錫膏印刷是SMT的第一道工序，如果處理不好，那么接下來的其他環節都會受到影響。SMT是PCB生產中重要的環節，應當把控好這一道關卡。那么，是什么影響錫膏的印刷質量呢？1.錫膏的質量錫膏是將合金粉末與助焊劑等混合而成的漿料，元器件是否能夠很好地焊接到焊盤上，錫膏的質量很關鍵。主要有以下幾個因素，影響錫膏的粘度：合金粉末的數量、顆粒的大小、溫度、刮刀的壓力、剪切速率、助焊劑活性等。如果錫膏的質量不過關，則不能很好地實現焊接，最終印刷的效果自然不理想。 2.錫膏的存放除了質量之外，錫膏的存放也是很重要的，如果錫膏需要回收使用，一定要注意溫度和濕度等問題，否則就會對焊點質量產生影響。過高的溫度會降低錫膏的黏度，濕度太大則可能導致變質。此外，回收的錫膏與新制的錫膏要分別存放，如果有必要，也要分開使用。 3.鋼網模板鋼網是將錫膏涂敷在PCB板上所需要涂錫膏的焊盤，鋼網的質量直接影響焊膏的印刷質量，加工前必須做好鋼網厚度和開口尺寸等參數的確認 ，以確保焊膏的印刷質量 。PCB板上元器件的間距大致是1.27mm，1.27mm以上間距的元器件 ，不銹鋼板需要0.2mm厚 ，窄間距的則需要0.15-0.10mm厚，根據PCB上多數元器件的情況決定不銹鋼鋼板厚度 。 4.印刷設備印刷機是將錫膏印刷到PCB樣板上的設備 ，它是對工藝和質量影響最大的設備。印刷機主要分為手動印刷機 、半自動印刷機和全自動印刷機 。這些印刷機有各種不同的特點和功能，根據不同的需求 ，使用不同的印刷機 ，以達到最優的質量。 5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷，網板與印制板之間存在間隙的印刷稱為非接觸式印刷 ，在機器設置時 ，這個距離是可調整的，一般間隙為0-1.27mm ；而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷 ，接觸式印刷的網板垂直抬起可使印刷質量所受影響最小，它尤適合細艱巨的焊膏印刷 。 6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址： 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接： 請您留言
2.錫膏的存放除了質量之外，錫膏的存放也是很重要的，如果錫膏需要回收使用，一定要注意溫度和濕度等問題，否則就會對焊點質量產生影響。過高的溫度會降低錫膏的黏度，濕度太大則可能導致變質。此外，回收的錫膏與新制的錫膏要分別存放，如果有必要，也要分開使用。 3.鋼網模板鋼網是將錫膏涂敷在PCB板上所需要涂錫膏的焊盤，鋼網的質量直接影響焊膏的印刷質量，加工前必須做好鋼網厚度和開口尺寸等參數的確認 ，以確保焊膏的印刷質量 。PCB板上元器件的間距大致是1.27mm，1.27mm以上間距的元器件 ，不銹鋼板需要0.2mm厚 ，窄間距的則需要0.15-0.10mm厚，根據PCB上多數元器件的情況決定不銹鋼鋼板厚度 。 4.印刷設備印刷機是將錫膏印刷到PCB樣板上的設備 ，它是對工藝和質量影響最大的設備。印刷機主要分為手動印刷機 、半自動印刷機和全自動印刷機 。這些印刷機有各種不同的特點和功能，根據不同的需求 ，使用不同的印刷機 ，以達到最優的質量。 5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷，網板與印制板之間存在間隙的印刷稱為非接觸式印刷 ，在機器設置時 ，這個距離是可調整的，一般間隙為0-1.27mm ；而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷 ，接觸式印刷的網板垂直抬起可使印刷質量所受影響最小，它尤適合細艱巨的焊膏印刷 。 6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址： 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接： 請您留言
3.鋼網模板鋼網是將錫膏涂敷在PCB板上所需要涂錫膏的焊盤，鋼網的質量直接影響焊膏的印刷質量，加工前必須做好鋼網厚度和開口尺寸等參數的確認 ，以確保焊膏的印刷質量 。PCB板上元器件的間距大致是1.27mm，1.27mm以上間距的元器件 ，不銹鋼板需要0.2mm厚 ，窄間距的則需要0.15-0.10mm厚，根據PCB上多數元器件的情況決定不銹鋼鋼板厚度 。 4.印刷設備印刷機是將錫膏印刷到PCB樣板上的設備 ，它是對工藝和質量影響最大的設備。印刷機主要分為手動印刷機 、半自動印刷機和全自動印刷機 。這些印刷機有各種不同的特點和功能，根據不同的需求 ，使用不同的印刷機 ，以達到最優的質量。 5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷，網板與印制板之間存在間隙的印刷稱為非接觸式印刷 ，在機器設置時 ，這個距離是可調整的，一般間隙為0-1.27mm ；而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷 ，接觸式印刷的網板垂直抬起可使印刷質量所受影響最小，它尤適合細艱巨的焊膏印刷 。 6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址： 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接： 請您留言
4.印刷設備印刷機是將錫膏印刷到PCB樣板上的設備 ，它是對工藝和質量影響最大的設備。印刷機主要分為手動印刷機 、半自動印刷機和全自動印刷機 。這些印刷機有各種不同的特點和功能，根據不同的需求 ，使用不同的印刷機 ，以達到最優的質量。 5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷，網板與印制板之間存在間隙的印刷稱為非接觸式印刷 ，在機器設置時 ，這個距離是可調整的，一般間隙為0-1.27mm ；而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷 ，接觸式印刷的網板垂直抬起可使印刷質量所受影響最小，它尤適合細艱巨的焊膏印刷 。 6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址： 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接： 請您留言
5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷，網板與印制板之間存在間隙的印刷稱為非接觸式印刷 ，在機器設置時 ，這個距離是可調整的，一般間隙為0-1.27mm ；而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷 ，接觸式印刷的網板垂直抬起可使印刷質量所受影響最小，它尤適合細艱巨的焊膏印刷 。 6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址： 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接： 請您留言
6.印刷速度刮刀速度快有利于網板的回彈 ，但同時會阻礙焊膏向印制板焊盤上傳遞，而速度過慢會引起焊盤上所印焊膏的分辨率不良 。另一方面刮刀的速度和焊膏的粘稠度有很大的關系，刮刀速度越慢，焊膏的粘稠度越大；同樣，刮刀速度越快，焊膏的粘稠度越小。 相關產品 RELATED PRODUCTS 航空主板1 SMT貼片加工焊點質量和外觀檢查方法... 航空主板2 SMT回流焊的一些技術與溫度設定的問題... 航空主板3 SMT工藝，是什么影響錫膏印刷的質量...
