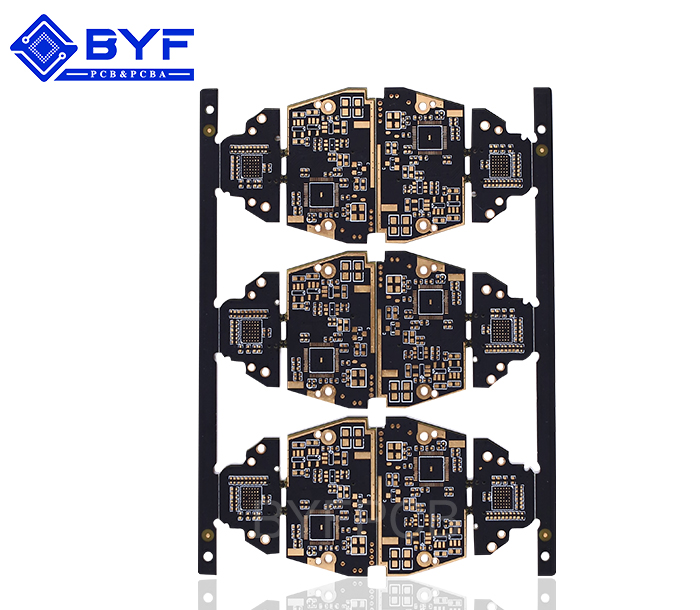

產品簡介
INTRODUCTION
一、電路板設計步驟
一般而言,設計電路板最基本的過程可以分為三大步驟。 (1). 電路原理圖的設計: 電路原理圖的設計主要是PROTEL099的原理圖設計系統(Advanced SchemaTIc)來繪制一張電路原理圖。在這一過程中,要充分利用PROTEL99所提供的各種原理圖繪圖工具、各種編輯功能,來實現我們的目的,即得到一張正確、精美的電路原理圖。 (2). 產生網絡表: 網絡表是電路原理圖設計(SCH)與印制電路板設計(PCB)之間的一座橋梁,它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得,也可從印制電路板中提取出來。 (3). 印制電路板的設計: 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的,在這個過程中,我們借助PROTEL99提供的強大功能實現電路板的版面設計,完成高難度的等工作。 二、繪制簡單電路圖 2.1 原理圖設計過程原理圖的設計可按下面過程來完成。 ?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(1). 電路原理圖的設計: 電路原理圖的設計主要是PROTEL099的原理圖設計系統(Advanced SchemaTIc)來繪制一張電路原理圖。在這一過程中,要充分利用PROTEL99所提供的各種原理圖繪圖工具、各種編輯功能,來實現我們的目的,即得到一張正確、精美的電路原理圖。 (2). 產生網絡表: 網絡表是電路原理圖設計(SCH)與印制電路板設計(PCB)之間的一座橋梁,它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得,也可從印制電路板中提取出來。 (3). 印制電路板的設計: 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的,在這個過程中,我們借助PROTEL99提供的強大功能實現電路板的版面設計,完成高難度的等工作。 二、繪制簡單電路圖 2.1 原理圖設計過程原理圖的設計可按下面過程來完成。 ?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(2). 產生網絡表: 網絡表是電路原理圖設計(SCH)與印制電路板設計(PCB)之間的一座橋梁,它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得,也可從印制電路板中提取出來。 (3). 印制電路板的設計: 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的,在這個過程中,我們借助PROTEL99提供的強大功能實現電路板的版面設計,完成高難度的等工作。 二、繪制簡單電路圖 2.1 原理圖設計過程原理圖的設計可按下面過程來完成。 ?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(3). 印制電路板的設計: 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的,在這個過程中,我們借助PROTEL99提供的強大功能實現電路板的版面設計,完成高難度的等工作。 二、繪制簡單電路圖 2.1 原理圖設計過程原理圖的設計可按下面過程來完成。 ?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
二、繪制簡單電路圖 2.1 原理圖設計過程原理圖的設計可按下面過程來完成。 ?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
2.1 原理圖設計過程原理圖的設計可按下面過程來完成。
?div id="jpandex" class="focus-wrap mb20 cf">。?)設計圖紙大小 Protel 99/ SchemaTIc后,首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。 ?div id="4qifd00" class="flower right">。?)設置Protel 99/SchemaTIc設計環境 設置Protel 99/SchemaTIc設計環境,包括設置格點大小和類型,光標類型等等 ,大多數參數也可以使用系統默認值 。 (3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
?div id="4qifd00" class="flower right">
(3)旋轉零件 用戶根據電路圖的需要 ,將零件從零件庫里取出放置到圖紙上 ,并對放置零件的序號、零件封裝進行定義和設定等工作。 ?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
?div id="m50uktp" class="box-center"> 。?)有原理圖布線 利用Protel 99/Schematic提供的各種工具 ,將圖紙上的元件用具有電氣意義的導線、符號連接起來 ,構成一個完整的原理圖 。 (5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(5)調整線路 將初步繪制好的電路圖作進一步的調整和修改 ,使得原理圖更加美觀 。 (6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(6)報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備 。 ?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。 單片機控制板的設計原則需要遵循的原則如下: ?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
?div id="m50uktp" class="box-center"> 。?)文件保存及打印輸出 最后的步驟是文件保存及打印輸出。
單片機控制板的設計原則需要遵循的原則如下:
?div id="m50uktp" class="box-center"> 。?) 在元器件的布局方面 ,應該把相互有關的元件盡量放得*近一些,例如 ,時鐘發生器 、晶振、CPU的時鐘輸入端都易產生噪聲 ,在放置的時候應把它們近些 。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等,應盡量使其遠離單片機的邏輯控制電路和存儲電路(ROM、RAM),如果可能的話,可以將這些電路另外制成電路板,這樣有利于抗干擾,提高電路工作的可*性。 (2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點: 在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com 關于我們 公司介紹 企業文化 核心優勢 技術中心 公司動態 特殊工藝 支付方式 支付寶 微信支付 中國銀行 工商銀行 建設銀行 農業銀行 快遞方式 順豐速運 速爾快遞 中通快遞 百世快遞 德邦物流 189 2743 2288 地 址: 深圳市寶安區沙井鎮鑫寶業工業區A棟 CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖 友情鏈接: 請您留言 ,我們會盡快與您聯系(必填)">
(2) 盡量在關鍵元件,如ROM、RAM等芯片旁邊安裝去耦電容。實際上,印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法,是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件,可以用片狀電容直接緊*著元件,在 Vcc引腳上固定。最好是使用瓷片電容,這是因?yàn)檫@種電容具有較低的靜電損耗(ESL)和高頻阻抗,另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容,因?yàn)樵诟哳l下它的阻抗較高。在安放去耦電容時需要注意以下幾點:
在印制電路板的電源輸入端跨接100uF左右的電解電容,如果體積允許的話,電容量大一些則更好 。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容 ,如果電路板的空隙太小而放置不下時,可以每10個芯片左右放置一個1~10的鉭電容 。對于抗干擾能力弱、關斷時電流變化大的元件和RAM 、ROM等存儲元件 ,應該在電源線(Vcc)和地線之間接入去耦電容。電容的引線不要太長,特別是高頻旁路電容不能帶引線。 (3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題: 邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。 相關產品 RELATED PRODUCTS 醫療產品1 PCB布線要點... 醫療產品2 PCB散熱技術分析... 醫療產品3 PCB的測試方法!... 產品中心 產品中心 安防PCB+ 航空PCB+ 電源PCB+ 工控PCB+ 汽車PCB+ 通訊PCB+ 醫療PCB+ 高頻板PCB+ 盲埋孔PCB+ 特種板PCB+ 航空SMT產品+ 通訊SMT產品+ 汽車SMT產品+ 醫療SMT產品+ 安防SMT產品+ 智能SMT產品+ 設備SMT產品+ 工控SMT產品+ 聯系我們 24小時客服熱銷 189 2743 2288 發電子郵件 byfpcb@163.com
(3) 在單片機控制系統中,地線的種類有很多,有系統地、屏蔽地、邏輯地、模擬地等,地線是否布局合理,將決定電路板的抗干擾能力。在設計地線和接地點的時候,應該考慮以下問題:
邏輯地和模擬地要分開布線,不能合用,將它們各自的地線分別與相應的電源地線相連。在設計時,模擬地線應盡量加粗,而且盡量加大引出端的接地面積。一般來講,對于輸入輸出的模擬信號,與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時,其地線應構成閉環形式,提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話,則地線電阻將會較大,造成接地電位隨電流的變化而變化,致使信號電平不穩,導致電路的抗干擾能力下降。在布線空間允許的情況下,要保證主要地線的寬度至少在2~3mm以上,元件引腳上的接地線應該在1.5mm左右。
