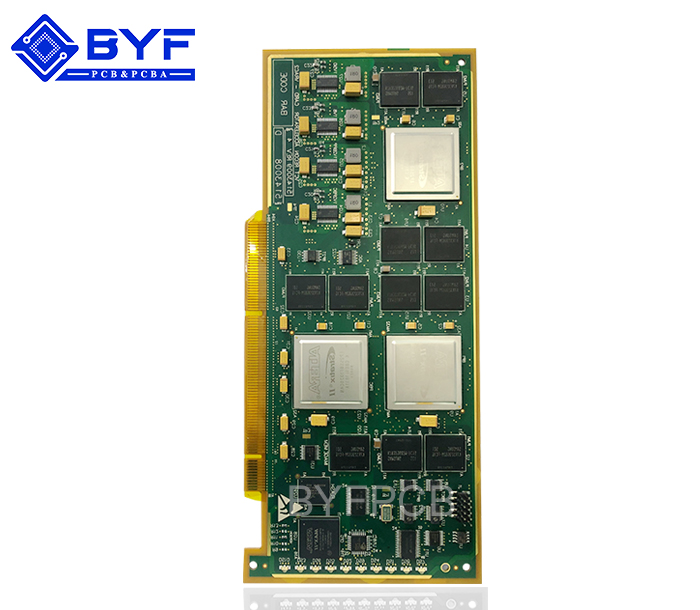

汽車主板1

產品分類:汽車SMT產品

型號：C06D2411

板材：生益S1141
板厚：1.6±0.16mm

尺寸：33.5mm*86.8mm

最小焊盤間距：0.25mm

最小焊盤大小：0.3mm

表面處理：沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

SMT(Surface Mount Technology)是電子業界一門新興的工業技術

，它的興起及迅猛發展是電子組裝業的一次革命

，被譽為電子業的”明日之星”

，它使電子組裝變得越來越快速和簡單

，隨之而來的是各種電子產品更新?lián)Q代越來越快，集成度越來越高

，價格越來越便宜

。為IT（Information Technology）產業的飛速發展作出了巨大貢獻。

SMT零件

SMT所涉及的零件種類繁多

，樣式各異

，有許多已經形成了業界通用的標準，這主要是一些芯片電容電阻等等

；有許多仍在經歷著不斷的變化

，尤其是IC類零件，其封裝形式的變化層出不窮

，令人目不暇接

，傳統的引腳封裝正在經受著新一代封裝形式（BGA、FLIP CHIP等等）的沖擊

，在本章里將分標準零件與IC類零件詳細闡述

。

一、標準零件
標準零件是在SMT發展過程中逐步形成的

，主要是針對用量比較大的零件

，本節只講述常見的標準零件。目前主要有以下幾種：電阻(R)

、排阻(RA或RN)

、電感(L)

、陶瓷電容(C)、排容(CP)

、鉭質電容(C)

、二極管(D)、晶體管(Q)【括號內為PCB（印刷電路板）上之零件代碼】

，在PCB上可根據代碼來判定其零件類型，一般說來

，零件代碼與實際裝著的零件是相對應的

。

1、零件規格:
(1)

、零件規格即零件的外形尺寸

，SMT發展至今，業界為方便作業

，已經形成了一個標準零件系列

，各家零件供貨商皆是按這一標準制造。

標準零件之尺寸規格有英制與公制兩種表示方法

，如下表
公制表示法 1206 0805 0603 0402
英制表示法 3216 2125 1608 1005
含義 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：a

、L（Length）：長度； W（Width）：寬度

； inch：英寸
b

、1inch=25.4mm

（2）、在(1)中未提及零件的厚度

，在這一點上因零件不同而有所差異

，在生產時應以實際量測為準。

（3）

、以上所講的主要是針對電子產品中用量最大的電阻（排阻）和電容（排容）

，其它如電感、二極管

、晶體管等等因用量較小

，且形狀也多種多樣，在此不作討論

。

（4）

、SMT發展至今，隨著電子產品集成度的不斷提高

，標準零件逐步向微型化發展

，如今最小的標準零件已經到了0201。

、鉭質電容(Tantalum)
鉭質電容已經越來越多應用于各種電子產品上

，屬于比較貴重的零件

，發展至今，也有了一個標準尺寸系列

，用英文字母Y

、A、X

、B

、C、D來代表

。

其對應關系如下表
型號 Y A X B C D
規格
L（mm） 3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm） 1.6 1.6 1.9 2.1 2.5 2.8
注意：電容值相同但規格型號不同的鉭質電容不可代用

。
如：10UF/16V”B”型與10UF/16V”C”型不可相互代用。

二

、IC類零件
IC為Integrated Circuit(集成電路塊)之英文縮寫

，業界一般以IC的封裝形式來劃分其類型，傳統IC有SOP

、SOJ

、QFP、PLCC等等

，現在比較新型的IC有BGA

、CSP、FLIP CHIP等等

，這些零件類型因其PIN (零件腳)的多寡大小以及PIN與PIN之間的間距不一樣

，而呈現出各種各樣的形狀，在本節我們將講述每種IC的外形及常用稱謂等

。
1

、基本IC類型
(1)、SOP(Small outline Package):零件兩面有腳

，腳向外張開（一般稱為鷗翼型引腳）.

(2)

、SOJ(Small outline J-lead Package):零件兩面有腳，腳向零件底部彎曲（J型引腳）

。

(3)

、QFP(Quad Flat Package):零件四邊有腳，零件腳向外張開

。

(4)

、PLCC(Plastic Leadless Chip Carrier):零件四邊有腳，零件腳向零件底部彎曲

。

(5)

、BGA(Ball Grid Array):零件表面無腳，其腳成球狀矩陣排列于零件底部

。

(6)

、CSP（CHIP SCAL PACKAGE）：零件尺寸包裝

。

2、IC稱謂
在業界對IC的稱呼一般采用“類型+PIN腳數”的格式

，如：SOP14PIN

、SOP16PIN、SOJ20PIN

、QFP100PIN

、PLCC44PIN等等。

三

、零件極性識別
在SMT零件中

，可分為有極性零件與無極性零件兩大類。
無極性零件：電阻

、電容、排阻

、排容

、電感
有極性零件：二極管、鉭質電容

、IC
其中無極性零件在生產中不需進行極性的識別

，在此不贅述；但有極性零件之極性對產品有致命的影響

，故下面將對有極性零件進行詳盡的描述

。
1、二極管(D)：在實際生產中二極管又有很多種類別和形態

，常見的有Glass tube diode

、Green LED、Cylinder Diode等幾種

。
(1)

、Glass tube diode：紅色玻璃管一端為正極(黑色一端為負極)
(2)、Green LED：一般在零件表面用一黑點或在零件背面用一正三角形作記號

，零件表面黑點一端為正極(有黑色一端為負極)

；若在背面作標示，則正三角形所指方向?yàn)樨?fù)極

。
(3)

、Cylinder Diode：有白色橫線一端為負極.
2、鉭質電容:零件表面標有白色橫線一端為正極

。
3

、IC：
IC類零件一般是在零件面的一個角標注一個向下凹的小圓點，或在一端標示一小缺口來表示其極性

。
4

、上面說明了常見零件之極性標示

，但在生產過程中，正確的極性指的是零件之極性與PCB上標識之極性一致

，一般在PCB上
裝著IC的位置都有很明確的極性標示

，IC零件之極性標示與PCB上相應標示吻合即可。

四

、零件值換算
這里主要指電阻值與電容值換算

，因?yàn)樵赟MT上所用的電阻電容都是尺寸非常小的零件，表示其電阻值或電容值的時候不可能用常用的描述辦法表述

。如今在業界的標準是電容不標示電容值

，而以顏色來區分不同容值的電容，電阻則是把代碼標示在零件本體上

，即用少量的數字元或英文字母來表示電阻值

，于是在代碼與實際電阻值之間，人們制定了一定的換算規則

，下面便詳細講述有關細則

。
1、電阻
(1)

、電阻單位為歐姆,符號為”Ω”.
(2)

、單位換算:1MΩ= KΩ= Ω
(3)、電阻又分為一般電阻與精密電阻兩類

，其主要區別為零件誤差值及零件表面之表示碼位元數不同

。
一般電阻:誤差值為±5%；其表示碼為三碼例:103
精密電阻: 誤差值為±1%

；其表示碼為四碼例:1002
(4)

、換算規則如下:
一般電阻精密電阻

數值(AB)×10n= 電阻值±誤差值(5%) 數值(ABC)×10n=電阻值±誤差值(1%);
例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%
(5)

、阻值換算的特殊狀況：
a

、當n=8或9時,10的次方數分別為-2或-1，即或

。
b

、當代碼中含字母“R”時，此“R”相當于小數點“?”

。
例:4R3=4.3Ω±5%

； 69R9=69.9Ω±1%
(6)、精密電阻除符合以上之換算規則外

，另有其它代碼表示方法

，而又因制造廠商的不同，其代碼也不一樣，對于這種電阻的換算

，應根據廠商提供之代碼對照表進行核對換算

。

2、電容換算
在這里主要講解電容常用單位之間的換算

，因?yàn)殡娮有袠I(yè)中電容的單位一般都比較小

，同一種電容有時因供貨商不一樣而表示的方法也不一樣，生產時要能夠快速在各種單位之間轉換

。
(1)

、電容基本單位
1F= MF= μF= NF= PF
(2)、常用單位
常用的單位有μF

、NF

、PF，在實際生產中要對這三個單位相互間的轉換非常熟練.

五

、部分元件具體封裝

發光二極管：

顏色有紅

、黃、綠

、藍之分

；
亮度分普亮、高亮

、超亮三個等級；
常用的封裝形式有三類：0805

、1206

、1210

二極管：根據所承受電流的的限度，封裝形式大致分為兩類

，

小電流型（如1N4148）封裝為1206

；
大電流型（如IN4007）暫沒有具體封裝形式，只能給出具體尺寸：5.5 X 3 X 0.5
貼片二極管有關的封裝信息如下：SMA / SMB / SMC / MELF / MINI-MELF / DFS / MINI-DFS /SKY / SF / HER / FR / STD / TVS / SWITCH / ZEMER / DIACES

標準封裝：
SMA <---------------->2010
SMB <---------------->2114
SMC <---------------->3220
SOD123 <---------------->1206
SOD323 <---------------->0805
SOD523 <---------------->0603

還有四種封裝名稱：
DO-214AA
DO-214AB
DO-214AC
DO-213AB<-------------->MELF

電容：可分為無極性和有極性兩類

，

無極性電容下述兩類封裝最為常見

，即0805、0603

；
極性電容也就是我們平時所稱的電解電容

，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁

，所以其溫度穩定性以及精度都不是很高

，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高

，所以貼片電容以鉭電容為多

，根據其耐壓不同，貼片電容又可分為A、B

、C

、D四個系列，具體分類如下：
類型     封裝形式耐壓
A         3216     10V
B         3528     16V
C         6032     25V
D         7343     35V
