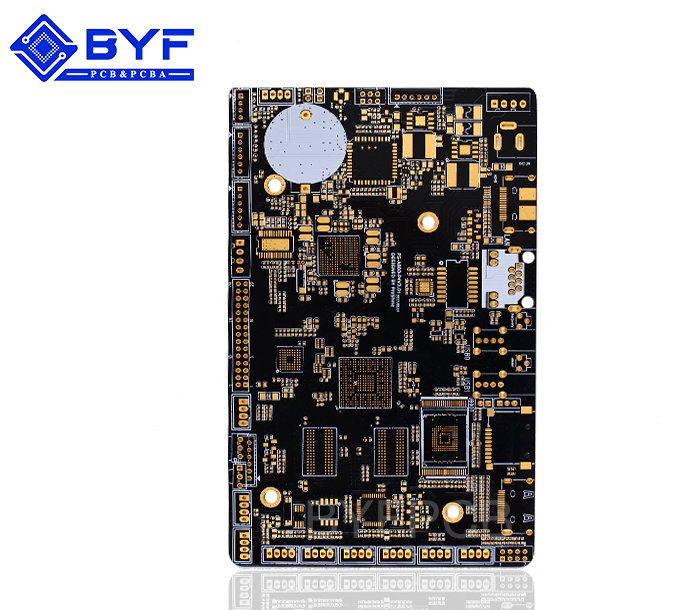

產品分類：汽車音響PCB

型號：G10H08756
層數:10層
板厚：1.6+/-0.16mm
尺寸：71.16mm*138.41mm
最小孔徑：0.25mm
最小線寬：0.1mm
最小線距：0.1mm
表面處理：沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

現代PCBA電子組裝是一個比較復雜的過程

，在生產的過程中

，由于PCB 基板

、PCB板加工過程的因素而導致PCB的缺陷

。接下來小編就為大家介紹常見的幾種PCB缺陷以及產生的原因

。

　　在PCB制造過程中

，常見的PCB缺陷有：白斑

、微裂紋、起泡

、分層

、濕織布、露織物

、暈圈和阻焊缺陷

。

1、白斑

　　板材表面玻璃纖維交織點處

，樹脂與纖維分開

，在基材表面下出現白色斑點或“十字紋”等想象。

　　原因：、（1）板材經受不適當?shù)?a target="_blank" class="arckwlink_hide">機械外力的沖擊造成局部樹脂與玻璃纖維的分離而成白斑

。

　?div id="d48novz" class="flower left">

。?）局部扳材受到含氟化學藥品的滲入而對玻璃纖維布織點的浸蝕，形成有規律性的白點（較為嚴重時可看出呈方形）

。

　?div id="d48novz" class="flower left">

。?）板材受到不當?shù)臒釕?yīng)力作用也會造成白點、白斑

。

、微裂紋

　　發生在層壓基材內部，連續的白斑或“十字紋”

，即可定義為微裂紋

。

　　原因：主要受機械應力的影響，在層壓基材內部產生微裂紋

。

、起泡

　　基材的層間或基材與導電箔之間、基材與保護性涂層之間出現局部膨脹而引起的局部分離的想象

。

　　原因：（1）板面污染（氧化

、油漬、膠跡

、其他堿性污染）

　?div id="4qifd00" class="flower right">

。?）后固化時間不足，大部分表現為一個角正反兩面起泡掉油

，是在噴錫后發現的

。

　　（3）退錫不凈

，板面上面有一層薄薄的錫

，到噴錫后，板面上的錫經過高溫熔化就會把油墨頂起來

，形成泡狀

。

　　（4）孔內水汽未烘干就印刷油墨

。到噴錫后會在藏水的孔邊形成圈狀起泡

　?div id="jfovm50" class="index-wrap">。?）在PCB板焊接加工過程中，板內有水汽

，在過回流焊容易發生氣泡的想象

。

　　4、分層

　　基材層間

、絕緣基材與導電或多層板內任何層間分離的想象

。

　　原因：（1）未按規范要求設置層壓參數

　?div id="jfovm50" class="index-wrap">。?）清潔不到位，板面上有雜物

，導致焊接后現分層

。

、濕織布

　　基材中完全被樹脂覆蓋且未斷裂的編織物纖維

，在表面呈現編織花紋。

、露織物

　　基材表面露出的未被樹脂完全覆蓋或未斷裂的編織物纖維的現象

。

　　7、暈圈

　　在基材表面或表面下的破壞或分層想象

，通常表現在孔的周?chē)蛘咂渌庸げ课坏乃闹艹尸F(xiàn)泛白區域

。

　　原因：（1）機臺或電木板不平整，板子與電木板之間有空隙

。

　?div id="d48novz" class="flower left">

。?）板子翹曲變形，板間有空隙

　?div id="d48novz" class="flower left">

。?）銑刀磨損

　?div id="d48novz" class="flower left">

。?）檢驗員不清楚二鉆暈圈標準漏檢。

、阻焊缺陷

　　阻焊膜是一種耐熱涂敷材料

，阻焊缺陷容易導致在PCB焊接過程中焊料在非焊接區沉積。

　　原因：（1）焊盤特征周?chē)拈g隔或空氣間隙過大

　?div id="jpandex" class="focus-wrap mb20 cf">。?）阻焊印刷過后

，烘板時間及溫度不夠，導致阻焊未完全固化

，經爐高溫沖擊后

，阻焊分層氣泡。

　　這些PCB缺陷是影響電子產品不良率的重要因素

，通過認識這些缺陷以及產生的原因

，可以在電子組裝過程中改善工藝，提高產品的良率

。
