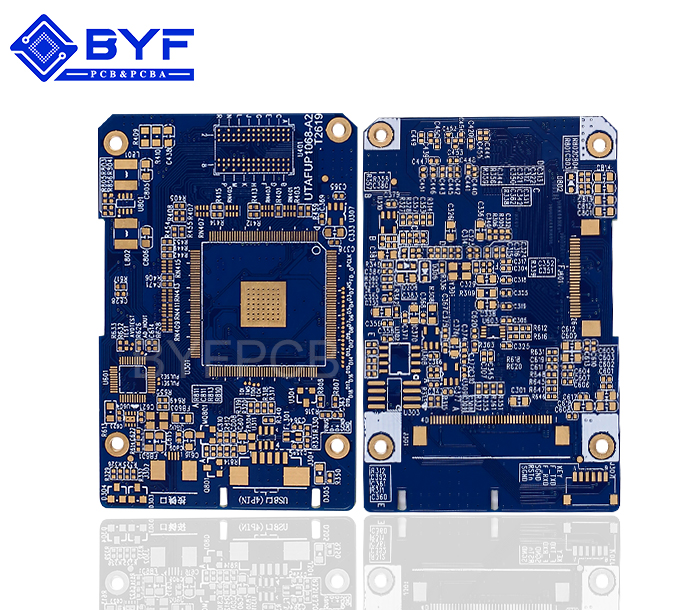

產品分類：汽車信號采集控制PCB

型號：H06C04092
層數：6層
板厚：2.4+/-0.2mm
尺寸：290.2mm*145.24mm
所用板材：聯茂(IT158)
最小孔徑：0.3mm
表面處理：沉金
最小孔銅：20um
表銅厚：35um
最小線寬/距：0.177mm/0.1mm

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

　伴隨著電子

、通訊行業的發展

，PCB作為電子

、通訊行業中重要的使用材料也在不斷地發展中

，扮演者重要的角色

。良好以及精密的線路板它占領市場的重要條件。

　　過孔是多層PCB的重要組成部分之一

，鉆孔的費用通常占PCB制板費用的30%到40%

。簡單的說來，PCB上的每一個孔都可以稱之為過孔

。從作用上看

，過孔可以分成兩類：一是用作各層間的電氣連接;二是用作器件的固定或定位。如果從工藝制程上來說

，這些過孔一般又分為三類

，即盲孔（blind via）、埋孔和通孔

。

　　盲孔位于印刷線路板的頂層和底層表面

，具有一定深度，用于表層線路和下面的內層線路的連接

，孔的深度通常不超過一定的比率（孔徑）

。埋孔是指位于印刷線路板內層的連接孔，它不會延伸到線路板的表面

。

　　上述兩類孔都位于線路板的內層

，層壓前利用通孔成型工藝完成

，在過孔形成過程中可能還會重疊做好幾個內層。第三種稱為通孔

，這種孔穿過整個線路板

，可用于實現內部互連或作為元件的安裝定位孔。由于通孔在工藝上更易于實現

，成本較低

，所以絕大部分印刷電路板均使用它，而不用另外兩種過孔

。以下所說的過孔

，沒有特殊說明的，均作為通孔考慮

。

　　從設計的角度來看

，一個過孔主要由兩個部分組成，一是中間的鉆孔

，二是鉆孔周圍的焊盤區

。這兩部分的尺寸大小決定了過孔的大小。很顯然

，在高速

，高密度的PCB設計時，設計者總是希望過孔越小越好

，這樣板上可以留有更多的布線空間

，此外，過孔越小

，其自身的寄生電容也越小

，更適合用于高速電路。

　　但孔尺寸的減小同時帶來了成本的增加

，而且過孔的尺寸不可能無限制的減小

，它受到鉆孔和電鍍等工藝技術的限制：孔越小，鉆孔需花費的時間越長

，也越容易偏離中心位置;且當孔的深度超過鉆孔直徑的6倍時，就無法保證孔壁能均勻鍍銅

。比如

，如果一塊正常的6層PCB板的厚度（通孔深度）為50Mil.

　　那么，一般條件下PCB廠家能提供的鉆孔直徑最小只能達到8Mil

。隨著激光鉆孔技術的發展

，鉆孔的尺寸也可以越來越小，一般直徑小于等于6Mils的過孔

，我們就稱為微孔

。在HDI（高密度互連結構）設計中經常使用到微孔，微孔技術可以允許過孔直接打在焊盤上，這大大提高了電路性能

，節約了布線空間

。
