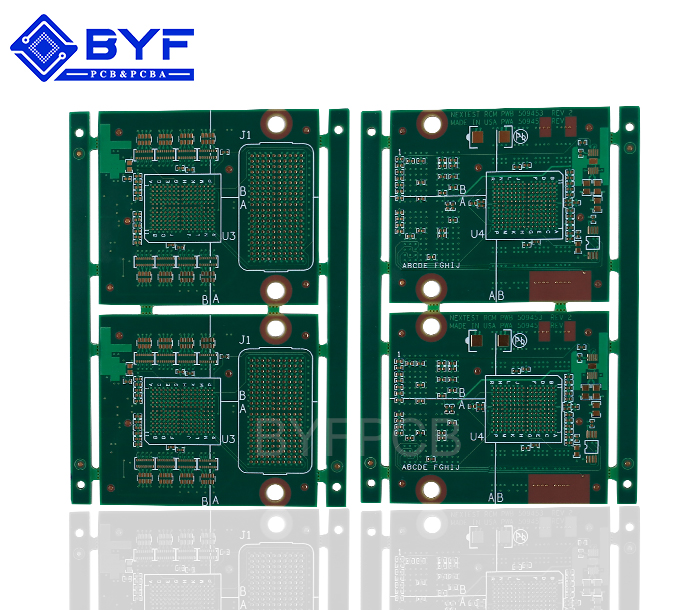

汽車產品4

產品分類：汽車新能源

層數：4層
板材：生益S1141
表面處理：沉金
應用領域：汽車電池

、充電樁

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

金屬芯PCB材料

，包括鋁PCB

，銅基PCB

，鐵基PCB

。由于成本優勢

，鋁在LED燈市場中很受歡迎

。

金屬芯PCB意味著PCB的核心（基礎）材料是金屬，而不是普通的FR4/CEM1-3等目前最常用于MCPCB制造商的金屬是鋁

，銅和鋼合金

。鋁具有良好的傳熱和散熱能力，但相對便宜;銅具有更好的性能但相對更貴

，鋼可分為普通鋼和不銹鋼

。它比鋁和銅更硬，但導熱性也低于它們

。人們會根據不同的應用選擇自己的基礎/核心材料

。

第一個。鋁PCB

鋁PCB

，也稱為鋁PCB

，金屬芯PCB，mcpcb

，IMS（絕緣金屬基板）

。

鋁PCB有3個部分：
1.電路層（銅層）
這是印刷電路銅箔層，從1.0盎司到8盎司（35um-280um）

。 Min.Trace/space 5/5mil（0.127/0.127mm）

2.Dielectric Layer（Insulated Layer）
如果原料有很好的價格和交貨時間在中國和臺灣生產的材料

，我們也有很多客戶選擇Bergquist Thermal-Clad和Larid Tlam材料

，嚴格滿足客戶要求生產ALPCB。

3.Substrate層（金屬層）
有4種鋁

，1001,3001,5052,6063

。如果沒有這個要求，我們使用5052用于高導熱率（2.0 W/mk或更高）

，AL1001

，AL3001用于1.0 w/mk至1.5 W/mk

鋁包層PCB

可用作1層非鍍通孔（單層）通過孔鍍2+層。 LED照明

，電源解決方案的理想應用

。鋁包層優點包括：

降低工作溫度。
減少印刷電路板尺寸

。
提高功率密度

。延長芯片壽命。 >減少互連的數量

。
提高產品的熱性能和機械性能

。
結合功率和控制。
提高產品耐用性

。
更好地利用表面貼裝技術

。
加快散熱片和其他安裝硬件。
更換易碎陶瓷基板

，具有更高的機械耐久性

關于價格：

價格基于LED PCB的要求

。 PCB厚度：0.6 - 3.0mm，總厚度更多

，價格更高

。導熱系數：1.0 - 10 W/m.k，導熱系數更高

，價格更高

。材料工廠：Bergquist，Laird ETC

，在美國制造

，比中國貴。

第二個：銅芯PCB

銅芯PCB是銅基板+絕緣層+銅

銅芯PCB堆棧

銅芯PCB是銅基板+絕緣層+銅電路層PCB

，也稱為銅基板pcb銅基PCB

，銅包PCB。

作為MCPCB制造商

，我們?yōu)榭蛻糁圃炝烁鞣N銅芯PCB

，用于大功率LED打火機（1000W +）

在LED領域，有4種類型的銅基電路板

。

。 COB銅PCB（板上銅板PCB）

LED芯片直接散熱到銅基板

。

銅基COB PCB

3。直接熱路徑

，熱路徑焊盤下沒有介電層

。

Copper-core-pcb制造商

4。直接熱路徑

，無介電層

，鋁銅PCB。

銅基core pcb

第三個：鐵基PCB

鐵用于基座的基于PCB的PCB材料來自特殊鋼

，硅鋼等FR4或CEM1支架

，可以將熱量從關鍵板組件散發出去，并散發到不太重要的區域

，如金屬芯或金屬散熱器背襯

。

中國PCB制造商在鐵基PCB上的專業化程度越來越高。

鐵基PCB具有金屬材料的所有功能

，具有以下特點：①占用面積方便進一步的機械

，采購和固定基地;
②高機械強度，適合組裝天堂電子零件的良好機械;
③Silicon-鋼是鐵磁性的

，可以應用在VTR，F(xiàn)DD等微型電機上

。

鐵PCB制造商
