。而過電孔主要是起導通作用，孔徑一般偏小
，常見的孔徑為0.3以下
，隨著精密板的增多，產品功能要求增多
，線路板層數增加
，孔徑也是越來越小，最小的孔徑為0.1mm
。需要激光鉆孔
。

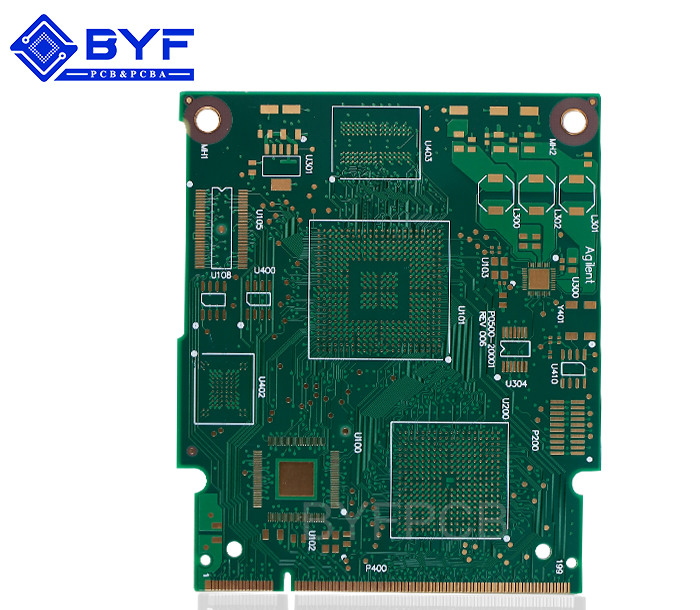

過孔要起到導通作用，里面需要有銅皮才能導通
，所以銅的厚度
，飽和度，孔銅的質量自然成了線路板后期工作的關鍵
。一般來說
，Pcb板的孔銅壁要求厚度為10um-20um，
電流要求大一些的產品可能要求25.4um以上
。由于孔銅是后期電鍍上去
，不像面銅是原材料自帶的，所以孔銅質量取決于后期線路板廠的生產加工
。電鍍時間長短
，電鍍線的工作質量等等。一般要求飽和的孔銅板子
，希望在電鍍線上盡量把時間給到足夠
，否則容易造成孔銅不夠，另外銅球也要求純潔趕緊
，否則會造成起泡
。孔銅不夠會造成線路板后期工作過程中斷路
，或者燒掉
。
PCB完成銅厚是由PCB的基銅厚度加上板電和圖電最終厚度，也就是說完成銅厚大于PCB的基銅
，而我們的PCB全部孔銅厚度
，是在兩流程中電鍍完成，即全板電鍍孔銅的厚度和圖形電鍍的銅厚度。
常規成品1OZ成品銅厚
，孔銅按IPC二級標準
，通常一銅（全板電鍍）的厚度為5-7um，二銅（圖形電鍍）厚度為13-15um
，所以孔銅厚度在18-22um之間
，加上蝕刻和其它原因?qū)е碌膿p耗， 最終孔銅就在20UM左右
。
通孔電鍍是PCB制造流程中非常重要的一個環節
，為實現不同層次的導電金屬提供電器連接，需要在通孔的孔壁上鍍上導電性良好的金屬銅
。隨著終端產品的日趨激烈的競爭
，勢必對PCB產品的可靠性提出更高的要求，而通孔電鍍層的厚度的大小則成了衡量PCB可靠性保證的項目之一
。影響PCB孔銅厚度的一個重要原因就是PCB電鍍的深鍍能力
。
評估PCB鍍通孔效果的一個重要指標就是孔內銅鍍層厚度的均勻性。在PCB的行業中
，深鍍能力定義為孔銅中心鍍層厚度與孔口銅鍍層厚度的比值
。
為了更好的闡述深鍍能力，還經常用到板厚孔徑比
，即厚徑比
。
PCB板不是太厚而孔徑較大，電鍍過程中的電勢分布比較均勻
，孔中離子擴散度比較好
，電鍍液的深鍍能力值往往比較大；反之
，厚徑比比較高時
，孔壁會表現為“狗骨”現象，（孔口銅厚
，孔中心銅薄的現象）
，鍍液的深鍍能力就較差。
